Giới thiệu dòng sản phẩm

Giới thiệu GD270

Biến tần INVT GD270 là dòng sản phẩm cao cấp được thiết kế chuyên biệt cho các ứng dụng bơm, quạt và hệ thống HVAC. Thiết bị nổi bật với khả năng điều khiển cả động cơ không đồng bộ (AM) và động cơ đồng bộ nam châm vĩnh cửu (SM).

Sản phẩm tích hợp các thuật toán điều khiển vector điện áp không gian và vector không cảm biến (SVC) tiên tiến. Đây là giải pháp tối ưu giúp hệ thống vận hành êm ái, tiết kiệm điện năng và kéo dài tuổi thọ cho các thiết bị cơ khí.

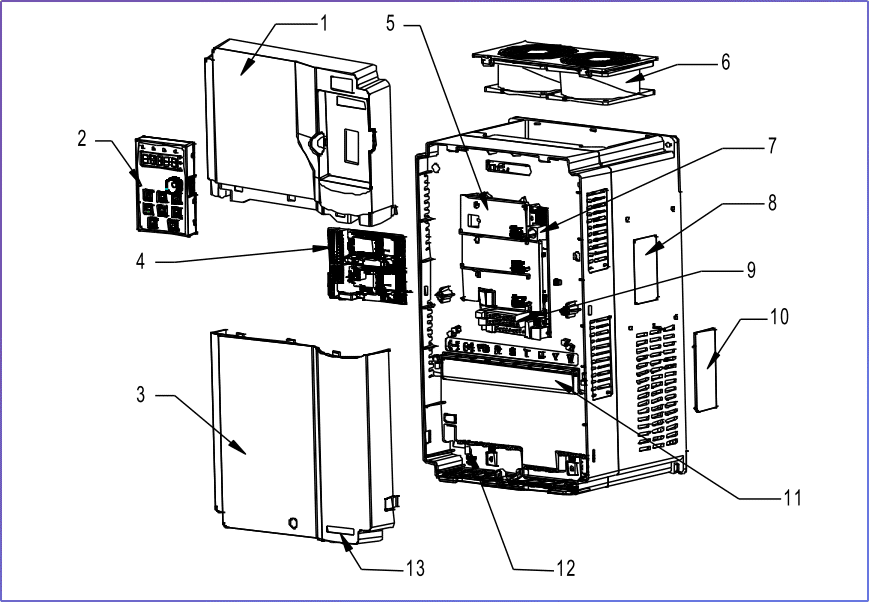

Thiết bị đáp ứng tốt các yêu cầu khắc nghiệt trong hệ thống xử lý nước và điều hòa trung tâm. Với cấu trúc cơ khí linh hoạt, GD270 cho phép lắp đặt gắn tường, gắn sàn hoặc gắn bích tùy theo không gian thực tế của tủ điện.

Thông số kỹ thuật

Bảng thông số dưới đây cung cấp cái nhìn chi tiết về khả năng vận hành của GD270, giúp kỹ sư dễ dàng tính toán cho các dự án điều khiển lưu lượng và áp suất.

Hạng mục đặc tính Thông số chi tiết
Điện áp ngõ vào 3 Pha 380 ~ 480V (Sai số cho phép -15% ~ +10%)
Tần số ngõ ra 0 ~ 400Hz (Tần số vào 47 ~ 63Hz)
Dải điều chỉnh tốc độ 1:200 (Đối với động cơ AM) và 1:20 (Đối với động cơ SM)
Khả năng quá tải Chạy liên tục ở 110% dòng định mức trong 1 phút
Cấp bảo vệ IP IP20 (Công suất < 200kW) / IP00 (Công suất ≥ 200kW)

Hiệu năng vận hành

Biến tần Invt GD270 sở hữu độ chính xác tốc độ lên đến ±0.2% và đáp ứng mô-men cực nhanh dưới 20ms. Tính năng tự động ổn áp (AVR) giúp duy trì điện áp ngõ ra ổn định ngay cả khi lưới điện khu vực chập chờn.

  • Khởi động bám tốc độ: Khởi động lại cực kỳ êm ái ngay cả khi động cơ đang quay tự do.
  • Đa dạng cách cài đặt: Tùy chỉnh tần số qua tín hiệu số, analog, xung hoặc truyền thông PID.
  • Bảo vệ toàn diện: Chống quá dòng, quá nhiệt, lệch pha và mất pha ngõ vào/ra hiệu quả.

Giao diện ngoại vi

Hệ thống Terminal của GD270 được mở rộng tối đa với 2 khe cắm Card (SLOT1, SLOT2), cho phép tích hợp thêm các module truyền thông hoặc mở rộng số lượng ngõ vào/ra (I/O) linh hoạt.

Cổng kết nối Đặc điểm kỹ thuật
Ngõ vào Analog AI1 (0~10V/20mA), AI2 (-10V ~ +10V) cực kỳ chính xác
Ngõ vào Digital 5 ngõ thường (1kHz) và 1 ngõ xung tốc độ cao (50kHz)
Ngõ ra Relay 2 Relay lập trình (RO1, RO2), chịu tải 3A/250VAC hoặc 1A/30VDC

Ưu điểm ứng dụng

Dòng GD270 đặc biệt hiệu quả khi ứng dụng trong các trạm bơm cấp nước đô thị, hệ thống quạt hút khói và tháp giải nhiệt. Khả năng điều khiển vector không cảm biến giúp tối ưu hóa mô-men xoắn ở dải tốc độ thấp.

Sản phẩm giúp giảm đáng kể hiện tượng “búa nước” trên đường ống nhờ khả năng tăng giảm tốc mượt mà. Việc tích hợp sẵn các chế độ điều khiển PLC đơn giản giúp người dùng lập trình các chu trình vận hành tự động dễ dàng.

Về mặt tản nhiệt, thiết bị từ 2.2kW trở lên được trang bị quạt gió cưỡng bức, đảm bảo máy luôn mát khi vận hành liên tục. Đối với các dòng máy công suất siêu lớn trên 200kW, người dùng có thể tùy chọn nâng cấp lên chuẩn IP20 để tăng độ an toàn.

Lưu ý kỹ thuật

Trong quá trình lắp đặt, cần đảm bảo nhiệt độ môi trường làm việc trong khoảng -10 đến 50°C. Nếu nhiệt độ vượt quá 40°C, công suất của biến tần cần được tính toán giảm tải để đảm bảo độ bền linh kiện bên trong.

Các kỹ sư nên chú ý đến mức độ ô nhiễm cấp 2 của thiết bị để bố trí lọc bụi cho tủ điện phù hợp. Việc sử dụng các ngõ vào analog AI2 với dải áp âm/dương (-10 ~ +10V) cho phép kết nối với nhiều loại cảm biến đo lường hiện đại.
