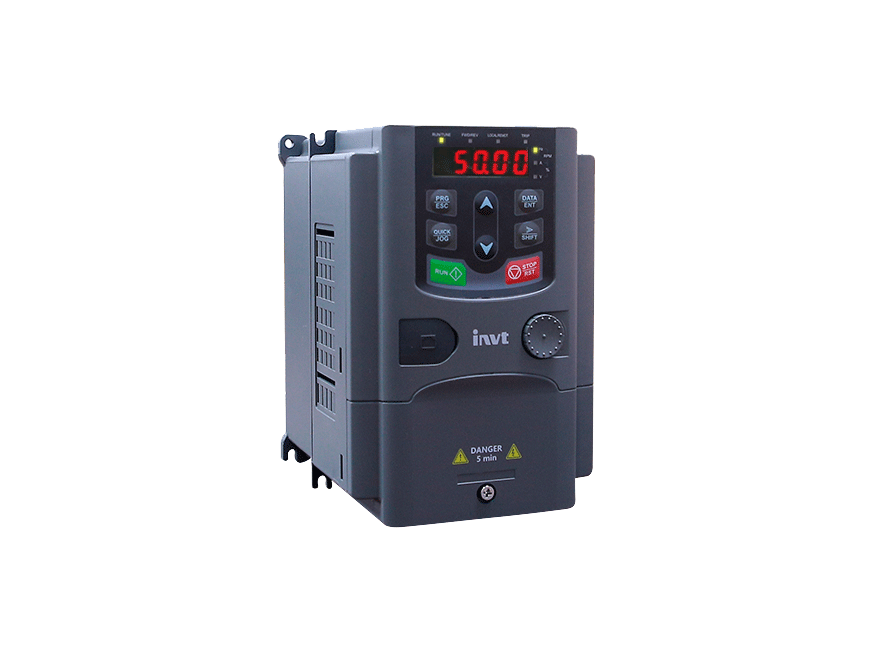

Biến tần INVT GD200A-2R2G-4

Hiệu suất vận hành

Biến tần GD200A-2R2G-4 được thiết kế chuyên dụng cho các động cơ công suất 2.2kW, tích hợp công nghệ điều khiển Vector vòng hở hiện đại. Thiết bị cho phép kiểm soát tốc độ chính xác và duy trì mô-men xoắn ổn định ngay cả khi tải thay đổi đột ngột ở dải tần số thấp.

Với khả năng đáp ứng dòng điện nhanh chóng, model này giúp loại bỏ tình trạng rung giật khi khởi động, bảo vệ hệ thống cơ khí khỏi những cú sốc tải không đáng có. Đây là giải pháp thay thế hoàn hảo cho các bộ khởi động sao – tam giác truyền thống, giúp nâng cao hiệu suất làm việc tổng thể của dây chuyền sản xuất.

• Hệ số công suất đạt trên 95%, giảm thiểu tổn hao năng lượng phản kháng.
• Mô-men khởi động đạt 150% tại tần số 0.5Hz, lý tưởng cho các tải nặng.
• Khả năng chịu quá tải 150% trong 60 giây và 180% trong 10 giây.
• Hỗ trợ dải điện áp đầu vào rộng, chịu được sụt áp tức thời lên đến 15%.

Cấu trúc phần cứng

Sản phẩm sở hữu thiết kế cơ khí chắc chắn với lớp vỏ làm từ vật liệu chống cháy, đáp ứng tốt các tiêu chuẩn an toàn công nghiệp khắc nghiệt nhất. Bo mạch điều khiển được xử lý bằng lớp phủ conformal coating cao cấp, giúp chống lại sự xâm nhập của hơi ẩm, bụi bẩn và các tác nhân gây ăn mòn trong nhà máy.

Hệ thống tản nhiệt được cải tiến với ống gió tách biệt hoàn toàn, đảm bảo nhiệt lượng được đẩy ra ngoài một cách nhanh chóng mà không làm ảnh hưởng đến các linh kiện nhạy cảm bên trong. Quạt làm mát có thể dễ dàng tháo lắp và thay thế, giúp việc bảo trì định kỳ trở nên đơn giản hơn bao giờ hết.

Tính năng an toàn

Sự an toàn của hệ thống được đặt lên hàng đầu với hơn 30 chức năng bảo vệ lỗi tích hợp sẵn. Từ việc phát hiện mất pha đầu vào, lỗi chạm đất cho đến các lỗi quá dòng, quá nhiệt, biến tần luôn theo dõi trạng thái vận hành từng miligiây để kịp thời ngắt điện khi có sự cố xảy ra.

Thiết kế cầu đấu động lực (L1, L2, L3, U, V, W) được bố trí khoa học, có nắp đậy bảo vệ chống giật, giúp việc thi công lắp đặt diễn ra an toàn và thẩm mỹ. Bàn phím điều khiển có màn hình LED hiển thị rõ ràng các thông số dòng điện, điện áp và tần số giúp người vận hành dễ dàng giám sát.

• Chức năng bảo vệ ngắn mạch đầu ra cho IGBT cao cấp.
• Tự động ghi lại lịch sử 3 lỗi gần nhất để chẩn đoán kỹ thuật.
• Tích hợp bộ hãm động năng (Braking Unit) giúp dừng máy nhanh.
• Ngăn chặn động cơ chạy ngược trái phép thông qua cài đặt tham số.

Tích hợp điều khiển

GD200A-2R2G-4 trang bị cổng truyền thông RS485 tiêu chuẩn, hỗ trợ giao thức Modbus RTU phổ biến, cho phép liên kết trực tiếp với các dòng PLC như Siemens, Delta, Mitsubishi. Việc này giúp số hóa quy trình điều khiển, cho phép thay đổi thông số vận hành từ xa thông qua màn hình HMI hoặc hệ thống SCADA.

Bên cạnh đó, thiết bị còn hỗ trợ đa dạng các ngõ vào/ra analog (0-10V, 4-20mA) để kết nối với các loại cảm biến áp suất, cảm biến nhiệt độ. Chức năng chạy đa cấp tốc độ lên đến 16 cấp giúp biến tần linh hoạt trong các ứng dụng máy công cụ yêu cầu nhiều chu kỳ làm việc khác nhau.

Ứng dụng thực tế

Model 2.2kW là lựa chọn hàng đầu cho các máy sản xuất nhỏ như máy trộn, máy đóng gói, máy dán nhãn hoặc các hệ thống bơm tăng áp cho tòa nhà. Nhờ khả năng điều khiển PID thông minh, sản phẩm giúp duy trì áp suất đường ống luôn ổn định, đồng thời tiết kiệm đáng kể hóa đơn tiền điện cho doanh nghiệp bằng cách tối ưu tốc độ động cơ theo nhu cầu thực tế.
