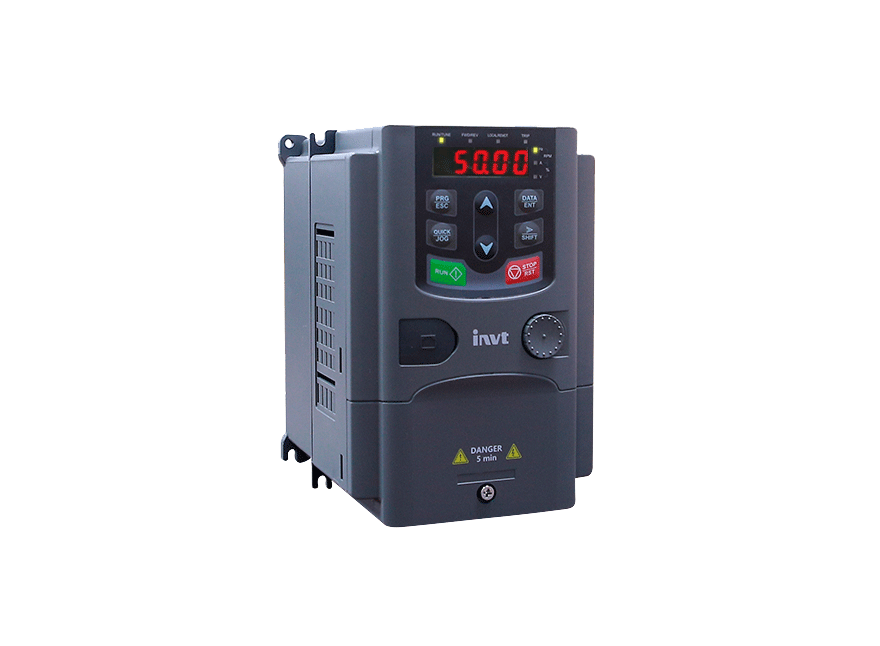

Biến tần INVT GD200A-0R7G-4

Hiệu suất điều khiển

Biến tần GD200A-0R7G-4 là dòng biến tần đa năng thế hệ mới, sử dụng nền tảng điều khiển DSP cao cấp kết hợp với công nghệ điều khiển Vector vòng hở (SVPWM). Điều này cho phép thiết bị đạt được mô-men xoắn lớn ngay cả ở tốc độ thấp, giúp động cơ 0.75kW khởi động mượt mà và mạnh mẽ hơn so với các dòng biến tần thông thường.

Khả năng đáp ứng động học của sản phẩm cực nhanh, giúp ổn định tốc độ khi tải thay đổi đột ngột. Với dải điện áp đầu vào rộng từ 380V đến 440V, thiết bị hoạt động cực kỳ ổn định trong môi trường điện lưới không ổn định tại các khu công nghiệp hoặc vùng sâu vùng xa.

• Tần số đầu ra tối đa lên đến 400Hz cho các ứng dụng tốc độ cao.
• Khả năng chịu quá tải 150% dòng định mức trong 60 giây.
• Mô-men khởi động đạt 150% tại tần số chỉ 0.5Hz.
• Chế độ bù trượt giúp duy trì tốc độ chính xác tuyệt đối dưới tải nặng.

Cấu tạo và cơ khí

Thiết kế cơ khí của GD200A-0R7G-4 tuân thủ nghiêm ngặt các tiêu chuẩn IEC quốc tế về độ bền và an toàn điện. Toàn bộ vỏ máy được chế tạo từ nhựa kỹ thuật chịu nhiệt cường độ cao, có khả năng chống va đập và ngăn ngừa lão hóa do môi trường.

Đặc biệt, INVT đã trang bị hệ thống ống gió độc lập, tách biệt hoàn toàn phần tản nhiệt và bo mạch điều khiển. Thiết kế này giúp ngăn chặn bụi bẩn, hơi ẩm và các sợi kim loại bám trực tiếp vào linh kiện điện tử, từ đó giảm thiểu tối đa nguy cơ ngắn mạch và cháy nổ trong quá trình vận hành lâu dài.

Tính năng bảo vệ

Sản phẩm sở hữu hơn 30 chức năng bảo vệ an toàn toàn diện, đóng vai trò như một lá chắn cho động cơ và hệ thống điện. Các lỗi phổ biến như quá dòng (Over-current), quá áp (Over-voltage), thấp áp (Under-voltage) và mất pha đầu ra đều được hệ thống phát hiện trong thời gian thực.

Ngoài ra, biến tần còn tích hợp chức năng bảo vệ nhiệt động cơ qua cảm biến PTC, giúp ngăn ngừa tình trạng cháy cuộn dây do quá tải kéo dài. Khi xảy ra sự cố, thiết bị sẽ tự động ghi nhớ 3 mã lỗi gần nhất cùng các thông số điện áp, dòng điện tại thời điểm đó để kỹ thuật viên dễ dàng chẩn đoán và sửa chữa.

• Bảo vệ ngắn mạch đầu ra đảm bảo an toàn cho tầng công suất IGBT.
• Chức năng bảo vệ quá nhiệt tản nhiệt thông minh.
• Ngăn chặn mất pha đầu vào, tránh làm lệch dòng điện động cơ.
• Tự động reset lỗi và khởi động lại theo cấu hình người dùng.

Tích hợp hệ thống

Về khả năng kết nối, GD200A-0R7G-4 được trang bị sẵn cổng truyền thông RS485 hỗ trợ giao thức Modbus RTU tiêu chuẩn. Điều này cho phép biến tần dễ dàng kết nối với các thiết bị ngoại vi như PLC, HMI hoặc máy tính để giám sát và điều khiển tập trung.

Bàn phím điều khiển có thể tháo rời hoàn toàn và kéo dài ra bên ngoài tủ điện bằng cáp mạng tiêu chuẩn (lên đến 15m). Điều này cực kỳ tiện lợi cho các hệ thống máy móc cần che kín biến tần bên trong nhưng vẫn phải thao tác điều chỉnh thông số từ bên ngoài vỏ tủ.

Giải pháp ứng dụng

Với dải công suất 0.75kW, model này là lựa chọn số một cho các ứng dụng vừa và nhỏ trong dây chuyền sản xuất. Thiết kế đa năng cho phép nó đáp ứng tốt cả các loại tải mô-men biến thiên (như bơm, quạt) và các loại tải mô-men không đổi (như băng tải, máy đóng gói).

Nhờ khả năng điều khiển chính xác, GD200A giúp giảm sốc cơ khí khi khởi động, bảo vệ hộp số và dây đai truyền động khỏi hư hỏng. Đây không chỉ là một thiết bị điều khiển tốc độ, mà còn là giải pháp tối ưu hóa năng lượng, giúp doanh nghiệp cắt giảm đáng kể chi phí điện năng vận hành hàng tháng.
