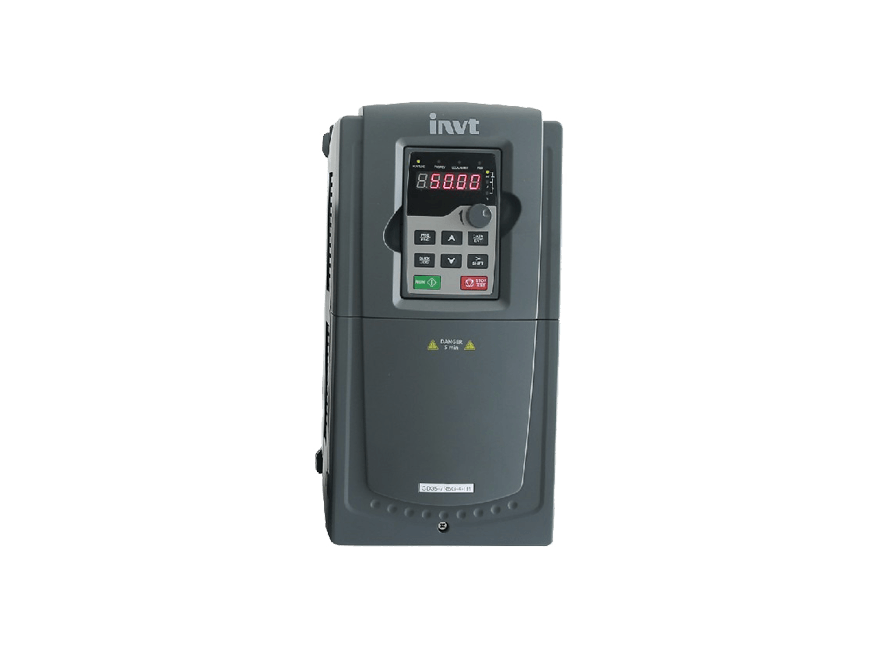

Biến tần INVT GD200A-022G/030P-4

Hiệu suất Vector cao cấp

Biến tần GD200A-022G/030P-4 đại diện cho dòng biến tần đa năng công suất lớn (22kW tải nặng / 30kW tải nhẹ). Sản phẩm sử dụng thuật toán Vector vòng hở hiện đại, cung cấp khả năng điều khiển tốc độ cực kỳ linh hoạt và mô-men xoắn mạnh mẽ. Ngay cả ở tần số thấp, thiết bị vẫn đảm bảo động cơ vận hành ổn định, không bị giật hay mất bước, đáp ứng tốt cho các quy trình sản xuất yêu cầu sự tỉ mỉ và sức mạnh.

Khả năng tự động dò thông số động cơ (Dynamic Auto-tuning) giúp biến tần tối ưu hóa các thông số nội tại phù hợp với từng động cơ cụ thể. Điều này giúp hệ thống đạt hiệu suất cao nhất, giảm thiểu dòng điện rò và nhiệt lượng phát sinh, bảo vệ lớp cách điện của cuộn dây động cơ bền lâu hơn.

• Dòng định mức ngõ ra: 45A (Tải G) / 60A (Tải P).
• Hỗ trợ tải mô-men hằng số (G) và tải mô-men biến thiên (P).
• Quá tải 150% trong 60 giây cho các ứng dụng khắc nghiệt.
• Chế độ hãm động năng mạnh mẽ, hỗ trợ dừng nhanh an toàn.

Cấu tạo công nghiệp tiêu chuẩn

Thiết bị được sản xuất trên dây chuyền công nghệ hiện đại, tuân thủ các chứng chỉ an toàn quốc tế. Hệ thống giải nhiệt được tối ưu hóa với quạt DC lưu lượng lớn và khối tản nhiệt nhôm dày. Thiết kế ống gió độc lập giúp bảo vệ toàn diện hệ thống mạch điều khiển bên trong khỏi bụi kim loại và độ ẩm – những kẻ thù số một của thiết bị điện tử trong nhà máy.

Linh kiện công suất IGBT từ các hãng danh tiếng đảm bảo khả năng chịu tải và độ ổn định nhiệt tuyệt vời. Bo mạch phủ Conformal Coating giúp biến tần hoạt động tốt trong dải nhiệt độ từ -10°C đến +50°C mà không cần hạ công suất vận hành.

Chế độ bảo vệ thông minh

GD200A-022G/030P-4 sở hữu mạng lưới bảo vệ đa lớp bao gồm: bảo vệ quá dòng, quá áp DC, thấp áp nguồn cấp, quá nhiệt khối tản nhiệt và quá tải động cơ. Đặc biệt, chức năng bảo vệ ngắn mạch giữa các pha ngõ ra và bảo vệ chạm đất giúp ngăn ngừa hỏng hóc nghiêm trọng khi có sự cố về dây dẫn hoặc động cơ. Chức năng giám sát nhiệt độ IGBT thời gian thực giúp thiết bị tự động điều chỉnh tần số sóng mang để tránh tình trạng quá nhiệt gây hỏng hóc.

Bàn phím LED tháo rời tích hợp đầy đủ các chức năng cài đặt và giám sát. Người dùng có thể theo dõi dòng điện, điện áp bus DC, tần số ngõ ra và trạng thái các ngõ vào/ra ngay trên màn hình LED rõ nét.

• Tự động reset lỗi và khởi động lại theo cấu hình.
• Bảo vệ mất pha đầu vào/đầu ra cực kỳ chuẩn xác.
• Chức năng khóa an toàn ngăn chặn can thiệp trái phép.
• Lọc nhiễu C3 tích hợp giúp hệ thống hoạt động ổn định.

Tích hợp điều khiển và mở rộng

Về kết nối, sản phẩm hỗ trợ đầy đủ các giao thức công nghiệp. Cổng RS485/Modbus RTU cho phép kết nối tối đa 32 thiết bị trên một đường truyền. Hệ thống I/O bao gồm 6 DI, 2 AI, 2 Relay và 2 AO (0-10V/4-20mA) cho phép xuất tín hiệu giám sát tốc độ và dòng điện ra các thiết bị đo bên ngoài tủ điện.

Giải pháp ứng dụng thực tiễn

Model 22kW/30kW là lựa chọn lý tưởng cho các hệ thống máy nén khí trục vít lớn, máy ép nhựa, máy nghiền vật liệu và hệ thống bơm nước tòa nhà cao tầng. Trong các ứng dụng quạt gió công nghiệp, nó giúp tiết kiệm điện năng lên đến 40% và giảm tiếng ồn vận hành rõ rệt. Với chính sách bảo hành 24 tháng, đây là sự lựa chọn an tâm tuyệt đối cho các doanh nghiệp cơ khí tự động hóa.
