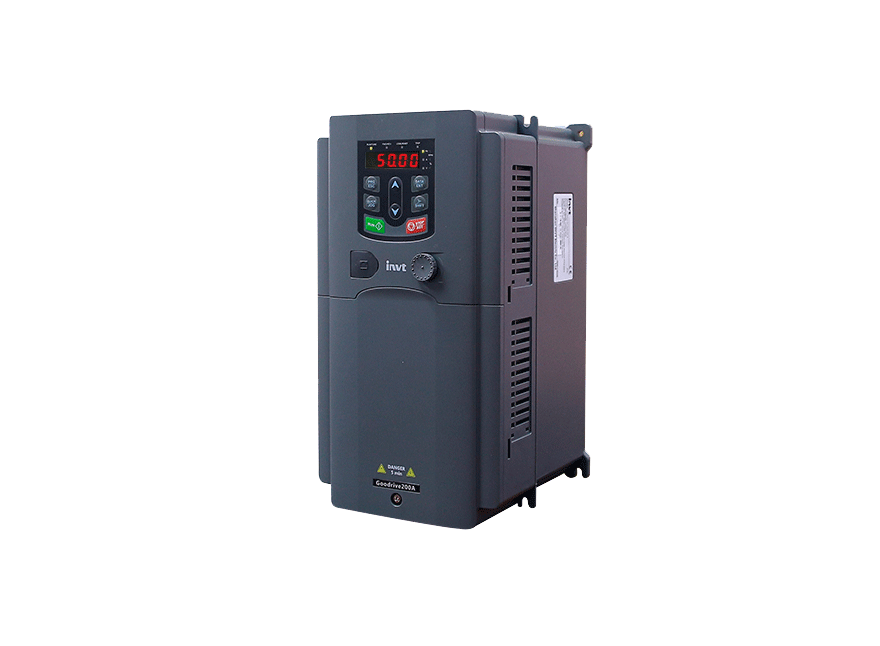

Biến tần INVT GD200A-011G/015P-4

Năng suất vận hành vượt trội

Biến tần GD200A-011G/015P-4 được thiết kế để đáp ứng những yêu cầu khắt khe nhất trong công nghiệp nặng. Với công suất định mức 11kW cho tải G và 15kW cho tải P, thiết bị mang lại sự cân bằng hoàn hảo giữa hiệu suất và chi phí. Sử dụng công nghệ điều khiển vector không cảm biến (Sensorless Vector Control), biến tần đảm bảo tốc độ quay của động cơ luôn chính xác tuyệt đối ngay cả khi tải trọng thay đổi liên tục.

Thuật toán tự động dò thông số động cơ (Auto-tuning) thông minh giúp biến tần hiểu rõ các đặc tính điện học của motor, từ đó đưa ra chế độ dòng điện tối ưu nhất. Điều này không chỉ giúp máy chạy êm hơn mà còn giảm thiểu đáng kể lượng nhiệt sinh ra tại động cơ, kéo dài tuổi thọ cho các ổ bi và cuộn dây bên trong.

• Hệ số công suất cos phi cao, giảm thiểu tổn hao dòng điện phản kháng.
• Mô-men xoắn đạt 150% ở tần số 0.5Hz, đáp ứng tốt các tải khởi động nặng.
• Dòng định mức đầu ra mạnh mẽ: 25A (Tải G) và 32A (Tải P).
• Tần số đầu ra có thể đạt tới 400Hz cho các ứng dụng máy mài, máy gỗ tốc độ cao.

Cơ khí tản nhiệt chuyên sâu

Để xử lý nhiệt lượng lớn từ công suất 15kW, GD200A-011G/015P-4 trang bị khối tản nhiệt nhôm đúc nguyên khối với bề mặt tiếp xúc lớn. Hệ thống quạt làm mát DC công suất cao được lắp đặt phía dưới, tạo luồng gió cưỡng bức đi xuyên qua các lá nhôm tản nhiệt. Toàn bộ quy trình giải nhiệt được tính toán theo mô hình khí động học, đảm bảo nhiệt độ của IGBT luôn nằm trong ngưỡng an toàn ngay cả khi vận hành 24/7 trong mùa hè nóng bức.

Hơn thế nữa, các bo mạch điện tử quan trọng đều được nhúng qua lớp keo bảo vệ (Conformal Coating) theo tiêu chuẩn quân sự. Lớp phủ này có khả năng chống thấm nước, chống nấm mốc và bảo vệ linh kiện khỏi tác động oxy hóa của môi trường gần biển hoặc các nhà máy hóa chất, xi măng nhiều bụi bẩn.

Tính năng kiểm soát an toàn

An toàn điện là ưu tiên hàng đầu của INVT, và model 11kW này không ngoại lệ. Thiết bị tích hợp đầy đủ các chức năng bảo vệ hiện đại như: chống ngắn mạch giữa các pha, chống chạm đất đầu ra, bảo vệ quá dòng tức thời và bảo vệ quá áp DC. Chức năng khóa thông số bằng mật khẩu giúp ngăn chặn những thay đổi trái phép từ người không có chuyên môn, đảm bảo hệ thống vận hành theo đúng quy trình đã cài đặt.

Bên cạnh đó, chức năng Safe Torque Off (tùy chọn) và các chế độ dừng khẩn cấp được thiết kế để bảo vệ người vận hành trong những tình huống nguy hiểm. Biến tần cũng có khả năng tự động giảm tần số hoạt động thay vì ngắt lỗi hoàn toàn khi gặp tình trạng quá tải nhẹ, giúp duy trì sản xuất liên tục mà không làm gián đoạn dây chuyền.

• Bảo vệ chống mất pha đầu vào và đầu ra cực kỳ chính xác.
• Chức năng bảo vệ lỗi chạm đất đầu ra bảo vệ an toàn cho người dùng.
• Lọc nhiễu RF tích hợp sẵn, giảm thiểu nhiễu sang các thiết bị điều khiển khác.
• Màn hình LED hiển thị mã lỗi trực quan giúp tra cứu nhanh trong Manual tiếng Việt.

Giao diện điều khiển linh hoạt

GD200A-011G/015P-4 sở hữu giao diện đấu nối trực quan với các cầu đấu động lực lớn, hỗ trợ các loại đầu cốt dây điện công nghiệp. Hệ thống điều khiển gồm 6 ngõ vào số (DI) có thể lập trình được hơn 50 chức năng khác nhau như: chạy thuận/ngược, chạy nhấp (Jog), tăng/giảm tốc độ bằng nút nhấn. Ngoài ra, thiết bị còn có 2 ngõ vào Analog (AI) hỗ trợ cả điện áp 0-10V và dòng điện 4-20mA từ các cảm biến áp suất, nhiệt độ hoặc lưu lượng.

Bàn phím rời có tích hợp sẵn biến trở xoay cho phép điều chỉnh tốc độ máy một cách nhanh chóng và trực quan nhất. Với cổng truyền thông Modbus RS485, việc kết nối biến tần vào mạng lưới điều khiển thông minh của nhà máy trở nên đơn giản, hỗ trợ tối đa cho xu hướng công nghệ 4.0 hiện nay.

Ứng dụng trong sản xuất

Model 11kW/15kW là ngựa thầu trong các ứng dụng máy nén khí trục vít, máy ép nhựa, máy nghiền đá và các hệ thống cẩu trục (di chuyển ngang). Trong ngành xử lý nước thải, thiết bị giúp điều khiển các máy thổi khí công suất lớn vận hành tối ưu theo nồng độ oxy hòa tan trong bể. Khả năng chịu tải cực tốt và vận hành bền bỉ giúp sản phẩm trở thành lựa chọn hàng đầu cho các đơn vị làm tủ điện điều khiển công nghiệp tại Việt Nam.
