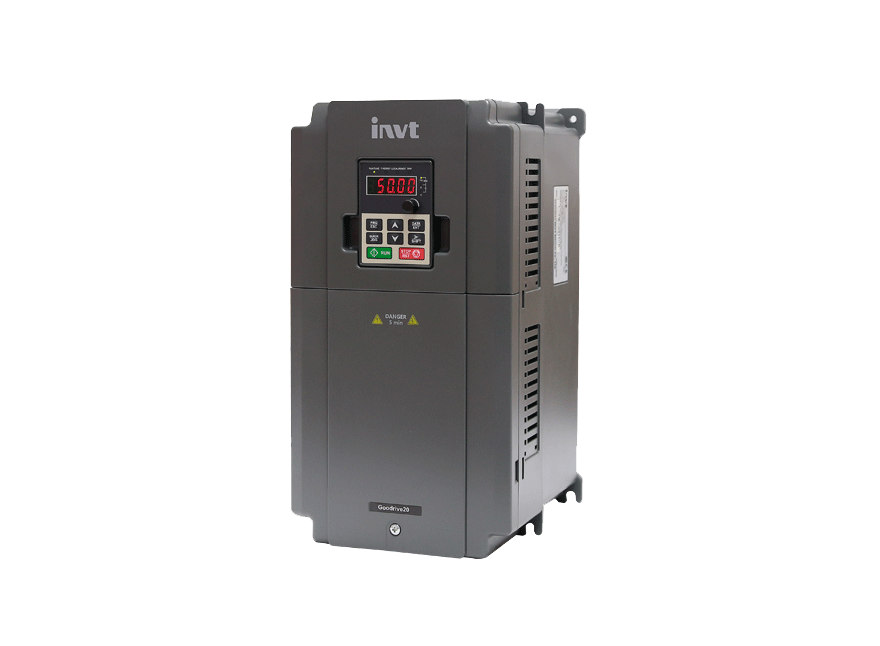

Biến tần INVT GD20-5R5G-4

Sức mạnh điều khiển vượt trội

GD20-5R5G-4 là biến tần 3 pha công suất 5.5kW được thiết kế cho các hệ thống máy móc đòi hỏi sự mạnh mẽ và độ tin cậy cao. Với thuật toán điều khiển vector không cảm biến (SVC) tiên tiến, thiết bị đảm bảo cung cấp mô-men xoắn khởi động đạt 150% tại tần số thấp 0.5Hz. Khả năng kiểm soát chính xác dòng điện giúp động cơ vận hành mượt mà, loại bỏ hiện tượng rung lắc và tăng cường tuổi thọ cho các cơ cấu truyền động cơ khí.

Hệ thống hỗ trợ đáp ứng mô-men xoắn nhanh dưới 20ms, giúp máy phản ứng tức thì với các thay đổi tải trọng lớn. Hiệu suất vận hành đạt trên 96% nhờ công nghệ tối ưu hóa năng lượng thông minh, giúp giảm thiểu điện năng tiêu thụ và nhiệt lượng tỏa ra trong quá trình làm việc. Chức năng AVR tích hợp giúp duy trì điện áp ngõ ra ổn định ngay cả khi điện áp lưới đầu vào thay đổi, bảo vệ động cơ vận hành xuyên suốt.

Ngoài ra, biến tần GD20-5R5G-4 còn hỗ trợ chức năng điều khiển tốc độ chính xác đến ±0.2% so với tốc độ định mức. Điều này cực kỳ quan trọng trong các ứng dụng yêu cầu sự đồng bộ hóa tốc độ giữa các công đoạn sản xuất như trong ngành dệt, in ấn và sản xuất giấy.

Thiết kế công nghiệp chuyên dụng

Sản phẩm được tối ưu hóa cho môi trường vận hành công nghiệp với cấu trúc tản nhiệt ống gió độc lập. Luồng khí làm mát được đi qua khối nhôm tản nhiệt tách biệt hoàn toàn với bo mạch điều khiển nhạy cảm, giúp ngăn chặn bụi bẩn và hơi ẩm xâm nhập gây hư hỏng linh kiện. Thiết kế này đặc biệt hiệu quả trong các nhà máy gỗ, xi măng hoặc thực phẩm vốn có môi trường làm việc khắc nghiệt.

Toàn bộ linh kiện bên trong biến tần GD20-5R5G-4 đều là loại chất lượng cao, có khả năng chịu nhiệt tốt. Bo mạch được phủ lớp bảo vệ PCBA tăng cường khả năng chống ẩm và ăn mòn hóa học. Quạt tản nhiệt thông minh có thể tự điều chỉnh tốc độ theo nhiệt độ thực tế, giúp tiết kiệm điện và giảm tiếng ồn khi máy hoạt động ở tải nhẹ. Thiết kế tháo lắp quạt nhanh giúp công tác bảo trì diễn ra thuận lợi.

Thân máy nhỏ gọn, chắc chắn giúp tiết kiệm diện tích tủ điện và hỗ trợ nhiều phương thức lắp đặt linh hoạt. Các terminal đấu nối công suất lớn được bố trí khoa học, có nắp che an toàn, giúp kỹ thuật viên dễ dàng thi công đấu nối cáp điện có tiết diện lớn một cách chắc chắn và an toàn.

Hệ thống bảo vệ toàn diện

An toàn vận hành là ưu thế lớn của dòng GD20. Model 5.5kW tích hợp hơn 30 chức năng bảo vệ bao gồm: quá dòng, quá áp, sụt áp, quá nhiệt, quá tải và ngắn mạch. Chức năng bảo vệ ngắn mạch ngõ ra và bảo vệ chạm đất giúp cô lập lỗi tức thì, bảo vệ an toàn tuyệt đối cho thiết bị và nhân viên vận hành trong trường hợp xảy ra sự cố điện ở phía động cơ.

Thiết bị có chức năng ngăn chặn quá áp khi giảm tốc (Overvoltage Stall Prevention), tự động điều chỉnh thời gian giảm tốc khi tải có quán tính lớn, giúp máy dừng lại an toàn mà không bị ngắt do lỗi quá áp bus DC. Bảo vệ quá tải động cơ điện tử được tích hợp sẵn giúp loại bỏ nhu cầu sử dụng rơ-le nhiệt cơ truyền thống, mang lại độ chính xác bảo vệ cao hơn.

Để đảm bảo tương thích điện từ trường trong môi trường công nghiệp, GD20-5R5G-4 tích hợp sẵn bộ lọc nhiễu EMC tiêu chuẩn C3. Bộ lọc này giúp giảm thiểu đáng kể nhiễu điện từ phát ra lưới điện, đảm bảo các thiết bị điều khiển như PLC, cảm biến lân cận không bị nhiễu loạn tín hiệu, giúp toàn bộ hệ thống tự động hóa vận hành ổn định.

Lập trình và vận hành linh hoạt

Bàn phím Keypad với màn hình LED 5 số hiển thị rõ ràng cho phép theo dõi mọi thông số quan trọng như tần số, dòng điện, điện áp và tốc độ máy. Bàn phím có thể tháo rời và nối dài giúp việc thao tác bên ngoài cửa tủ điện an toàn và thuận tiện hơn. Núm vặn biến trở tích hợp sẵn cho phép điều chỉnh tốc độ tức thời theo nhu cầu sản xuất.

Cổng truyền thông RS485 hỗ trợ giao thức Modbus RTU phổ biến, cho phép biến tần dễ dàng kết nối với PLC, HMI hoặc máy tính để giám sát và điều khiển từ xa. Chức năng sao chép thông số (Parameter Copy) qua bàn phím giúp việc cài đặt hàng loạt máy móc giống nhau trở nên nhanh chóng và chính xác tuyệt đối, giảm thiểu thời gian setup hệ thống.

Ngoài ra, GD20-5R5G-4 còn tích hợp bộ điều khiển PID chuyên dụng cho các ứng dụng duy trì áp suất và lưu lượng. Bạn có thể kết nối cảm biến áp suất trực tiếp vào biến tần để điều khiển tốc độ bơm nước hoặc quạt hút một cách tự động, giúp tối ưu hóa quy trình sản xuất và tiết kiệm chi phí năng lượng hiệu quả.

Ứng dụng thực tế cao

• Máy nén khí, máy thổi khí trong các nhà máy sản xuất bao bì, thực phẩm.
• Hệ thống bơm nước tăng áp tòa nhà, bơm cấp nước công nghiệp 3 pha.
• Máy đùn nhựa, máy ép gỗ và các máy móc ngành cơ khí chế tạo.
• Máy vắt ly tâm, máy nhuộm trong ngành công nghiệp dệt may.

Thông số kỹ thuật lắp đặt
