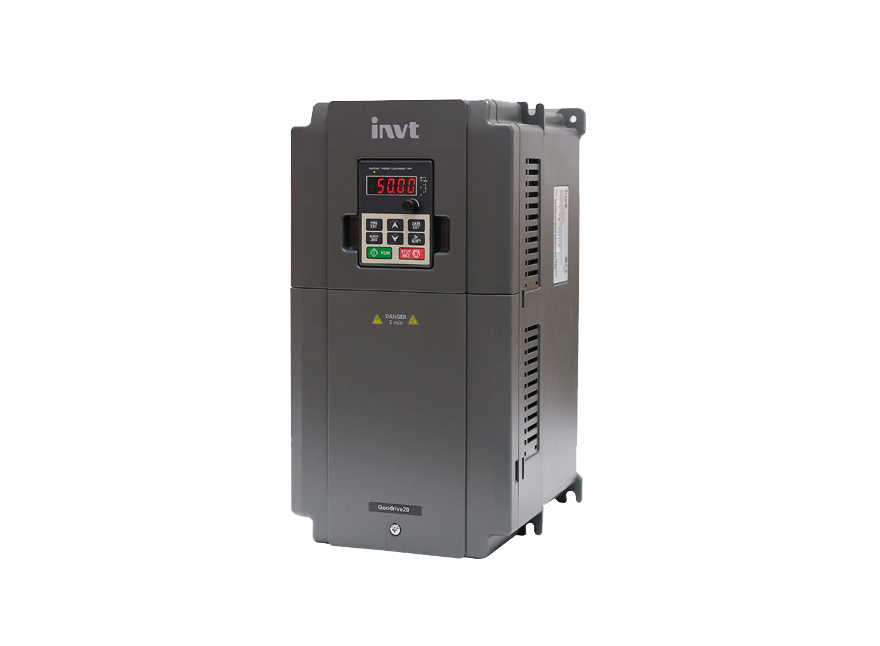

Biến tần INVT GD20-7R5G-4

Hiệu suất vận hành mạnh mẽ

GD20-7R5G-4 là biến tần công suất 7.5kW (10HP) mạnh mẽ nhất trong phân khúc máy nhỏ của INVT, được thiết kế để xử lý các ứng dụng tải nặng và khắc nghiệt nhất. Với thuật toán điều khiển vector không cảm biến (SVC) tối ưu, thiết bị cung cấp lực kéo mô-men cực đại đạt 150% ngay tại tần số khởi động 0.5Hz. Điều này đảm bảo các máy móc có quán tính lớn hoặc tải nặng ngay khi đứng yên có thể khởi động mượt mà, không giật cục.

Khả năng đáp ứng mô-men xoắn của máy cực nhanh (dưới 20ms), giúp hệ thống duy trì tốc độ ổn định tuyệt đối dù tải trọng trên trục động cơ thay đổi đột ngột. Hiệu suất chuyển đổi năng lượng vượt ngưỡng 96%, giúp tiết kiệm điện năng tối đa và giảm thiểu nhiệt lượng tích tụ trong tủ điện. Chức năng AVR tự động điều chỉnh điện áp ngõ ra giúp motor luôn hoạt động đúng định mức bất kể lưới điện đầu vào chập chờn.

Sản phẩm còn hỗ trợ chức năng điều khiển tốc độ cực kỳ chính xác với độ sai số chỉ ±0.2%. Tính năng này rất quan trọng trong các dây chuyền sản xuất yêu cầu sự đồng bộ giữa nhiều bộ phận máy móc khác nhau như trong ngành in ấn, dệt may hoặc chế biến vật liệu xây dựng.

Cấu trúc tản nhiệt công nghiệp

Đối với model công suất 7.5kW, vấn đề giải nhiệt được INVT đặt lên hàng đầu. GD20-7R5G-4 sở hữu cấu trúc tản nhiệt ống gió độc lập, nơi quạt làm mát đẩy luồng không khí nóng qua các phiến nhôm tản nhiệt dày đặc mà không hề chạm vào bo mạch điều khiển nhạy cảm. Thiết kế này giúp bảo vệ máy khỏi bụi bẩn, hơi ẩm và các tác nhân gây ăn mòn, nâng cao độ bền cho thiết bị lên mức tối đa.

Các linh kiện bên trong bao gồm khối công suất IGBT và hệ thống tụ điện đều được tuyển chọn từ các nhà sản xuất linh kiện bán dẫn uy tín trên thế giới. Bo mạch được nhúng phủ lớp bảo vệ PCBA chuyên dụng, giúp máy làm việc ổn định trong môi trường nóng ẩm đặc trưng của Việt Nam. Hệ thống quạt thông minh tự điều tốc theo nhiệt độ máy giúp giảm tiếng ồn và tiết kiệm năng lượng khi tải nhẹ.

Thân máy chắc chắn với vỏ nhựa cao cấp chống cháy và chịu lực tốt. Kích thước nhỏ gọn giúp biến tần chiếm ít không gian trong tủ điện, hỗ trợ lắp đặt linh hoạt. Các terminal đấu nối công suất lớn được thiết kế rộng rãi, chịu được dòng điện khởi động cao và dễ dàng cho việc thi công dây cáp điện tiết diện lớn.

An toàn và bảo vệ toàn diện

GD20-7R5G-4 tích hợp hệ thống bảo vệ lỗi đa tầng với hơn 30 chức năng giám sát thông minh. Thiết bị tự động ngắt đầu ra khi phát hiện các sự cố như: quá dòng, quá áp, sụt áp nguồn cấp, quá nhiệt khối công suất, quá tải động cơ và ngắn mạch ngõ ra. Chức năng bảo vệ chạm đất giúp đảm bảo an toàn tuyệt đối cho người vận hành trong trường hợp động cơ bị rò điện.

Chức năng ngăn chặn quá áp khi giảm tốc (Overvoltage Stall Prevention) là một tính năng cực kỳ quan trọng cho các ứng dụng như máy cưa gỗ hoặc máy vắt ly tâm. Biến tần sẽ tự động kéo dài thời gian dừng máy nếu điện áp bus DC tăng cao, giúp máy dừng an toàn mà không bị báo lỗi ngắt đột ngột. Bảo vệ nhiệt động cơ điện tử tích hợp giúp thay thế rơ-le nhiệt truyền thống, tăng độ chính xác bảo vệ.

Để bảo vệ hệ thống điều khiển tổng thể, biến tần trang bị bộ lọc nhiễu EMC tiêu chuẩn C3 giúp giảm nhiễu cao tần phát ra lưới điện. Điều này ngăn chặn hiện tượng sai lệch tín hiệu ở các thiết bị PLC, cảm biến hoặc đồng hồ đo lường lắp đặt gần biến tần, đảm bảo toàn bộ dây chuyền sản xuất vận hành liên tục và ổn định.

Vận hành và giám sát linh hoạt

Bàn phím Keypad của GD20-7R5G-4 rất trực quan với màn hình LED hiển thị 5 số rõ nét các thông số thực tế như tần số ra, dòng điện, điện áp và tốc độ máy. Bàn phím có thể tháo rời hoàn toàn để lắp đặt ngoài cửa tủ điện thông qua cáp mạng LAN tiêu chuẩn, giúp người dùng giám sát máy mà không cần tiếp xúc với nguồn điện cao áp bên trong tủ.

Cổng truyền thông RS485 tích hợp hỗ trợ giao thức Modbus RTU, cho phép biến tần dễ dàng kết nối vào mạng lưới điều khiển thông minh của nhà máy. Người dùng có thể giám sát trạng thái, điều chỉnh tốc độ và đọc mã lỗi từ xa qua PLC hoặc HMI. Chức năng sao chép thông số (Parameter Copy) giúp tiết kiệm tối đa thời gian cài đặt cho các hệ thống sử dụng nhiều biến tần giống nhau.

Chức năng điều khiển PID chuyên sâu tích hợp sẵn giúp biến tần tự động điều chỉnh tốc độ theo phản hồi từ cảm biến áp suất hoặc lưu lượng. Đây là giải pháp hoàn hảo cho các hệ thống bơm nước tòa nhà, quạt hút khí thải công nghiệp, giúp duy trì áp suất ổn định, giảm rung chấn đường ống và tiết kiệm điện năng vận hành hiệu quả.

Lĩnh vực ứng dụng chính

• Máy nén khí trục vít, máy thổi khí công nghiệp tải nặng.
• Hệ thống bơm nước tăng áp tòa nhà cao tầng và bơm tưới tiêu quy mô lớn.
• Máy đùn nhựa, máy kéo sợi, máy dệt bao bì công suất trung bình.
• Máy chế biến đá, máy nghiền vật liệu và các máy cơ khí hạng nặng.

Thông số kỹ thuật lắp đặt
